尿素合成塔出口壓力調節閥（P4閥）是尿素裝置的關鍵設備之一。由於其工況惡劣，在使用中存在著嚴重的衝刷、腐蝕、泄漏等問題，最終導致尿素裝置多次停車。目前國內使用情況表明，P4閥的使用壽命僅半年（包括進口閥），而且使用期間多次停車，通常必須經維修及更換閥內件後方能正常運行。

一、技術參數

尿素合成塔的介質主要是：尿素液、甲銨；使用溫度為≤200℃。合成塔出口壓力調節閥參數為：

調節閥口徑：DN=32mm

閥座直徑：d=22mm

進口壓力：P1=20MPa

出口壓力：P2=1.7MPa

二、閥門損壞形式及原因

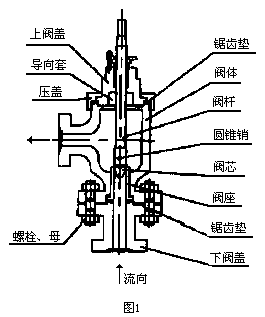

閥門結構如圖1所示。其損壞形式及原因有以下幾種：

1、閥芯及閥座腐蝕嚴重，造成閥門泄漏超標

P4閥閥內件材料通常采用316L（尿素級）奧氏體不鏽鋼，該材料在尿素-甲銨溶液中其耐腐蝕性雖然優於普通316L，但在非敏化態和敏化態晶間腐蝕及材料性腐蝕等方麵仍存在較大的腐蝕。另外該閥壓差較大（18.3MPa），尿素液流經閥門時流速很高，對閥芯的衝刷較為嚴重。同時閥芯的腐蝕造成閥芯頭表麵粗糙不平，使閥芯衝刷加劇，最終破壞密封副。另外由於閥芯及閥座磨損，引起調節閥的調節精度下降，造成生產成本增加。
　　
2、閥杆脫落，造成閥門無法調節。

在圖1中，閥杆與閥芯用螺紋連接並用圓錐銷鉚死。使用中，為了保護係統不被尿素液腐蝕，通常開車前在管道內通入氧氣，由於閥芯與閥杆螺紋間隙較小，氧氣不能進入，而高壓介質卻能滲入，因此造成螺紋副缺氧，加速腐蝕，導致閥芯與閥杆脫落。

3、閥座與導向套偏心磨損，使閥門產生較大的振動及噪聲。

如圖1所示，介質流經閥座後，流向改變90°，介質從側麵流出。由於進口壓力遠遠大於出口壓力，閥芯杆水平方向的不平衡力較大，促使閥芯總是向出口擺動，造成閥座及導向套靠近出口的一邊磨損較為嚴重，導向間隙增大，引起振動。

4、上、下閥蓋與閥體密封副不可靠，造成閥門外泄。

該密封處采用金屬鋸齒墊密封，在檢修時發現閥體密封麵已被壓成鋸齒狀，這是由於材料硬度低，造成受壓後閥體密封麵損傷，更換備件後，很難保證密封嚴密。另外在使用中鋸齒墊，上鋸齒尖容易被腐蝕掉而失去密封性。

三、閥門結構改進

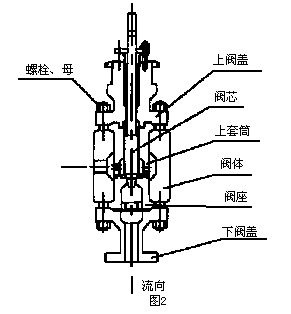

改進後的閥門結構如圖2所示。主要從以下幾方麵進行改進：
　　
1、閥體及閥內件均采用耐腐性更好的雙向不鏽鋼00Cr25Ni20Mn3Mo3N。根據有關資料，采用休氏（Huey）法做晶間腐蝕實驗，結果表明316L（尿素級）不鏽鋼的每個周期平均腐蝕率為≤3.3μm/48h，選擇性腐蝕深度為≤200μm。而00Cr25Ni20Mn3Ni3N每個周期平均腐蝕率為≤1.5μm/48h，選擇性腐蝕深度為≤100μm。另外在閥座進口處加節流孔板（2 級節流），使閥座出口處的壓力降至7MPa左右，介質流速降低，大大減小了流體對閥芯密封麵的衝刷。

2、閥杆與閥芯加工成一體，防止閥杆與閥芯因腐蝕而產生斷裂及脫落現象。

3、在閥體的上腔增加一上套筒，並在套筒周圍均（jun1）勻地開菱形小孔，其作用是：一方麵可以節流，與閥座節流孔板形成3 級節流，將閥後壓力降至2MPa 以下。另一方麵可有效地防止因介質流向改變而引起閥座不平衡力的產生，減小導向套及閥座的磨損，避免振動。值得注意的是上套筒所開小孔不可太小，否則容易產生阻塞流，使閥門流通能力不夠。同時小孔也不可太大，否則起不到節流作用，無法有效降壓。

4、將上閥蓋及下閥蓋與閥體的密封改為透鏡式密封，取消鋸齒墊密封，由此可避免閥門外泄的發生。

四、結論

改進後的P4閥投入使用後運行效果很好。閥門衝刷、腐蝕和泄漏得到了有效防止，振動和噪聲也明顯降低。運行一年後，基本上沒發生任何故障。
