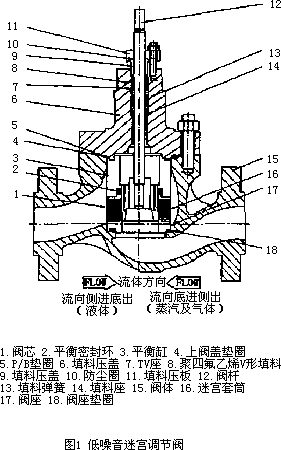

低噪音迷宮調節閥是一種流體壓力平衡型套筒闊(圖1、圖2)。該閥適合於對高壓差流體的控製。由於采用了迷宮套筒,可以完全控製流體流經閥內件時的流速,從而大幅度降低了高壓差氣體和蒸汽產生的噪音,能有效防止液體產生汽蝕,提高調節閥的使用壽命。
一、迷宮結構

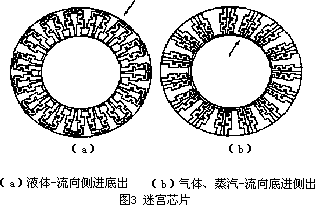

迷宮套筒是由多片迷宮芯片疊加後經真空釺焊而成。芯片的結構如圖3所示。芯片表麵刻有多條彎曲的溝槽,彎曲的溝槽增加了流體運動的阻尼,起到了多級降壓作用,使壓降平均分布在各個拐角處,從而達到有效控製流速的目的。圖2中波穀P3和波峰V3表示高壓差流體通過調節閥節流斷麵時引起的壓力大幅下降以及速度劇增,其結果會產生巨大的噪音以及對閥內件的衝刷和汽蝕等嚴重不良後果。而采用迷宮套筒後,壓力-速度曲線變得平穩過渡。既達到調節閥降壓和調節流量的目的,又消除了不良後果,提高了閥門壽命。
二、流路設計
圖3中所示液體的流向為側進底出,而氣體和蒸汽則相反為底進側出。這是因為液體是不可壓縮性流體,采用側進底出可使芯片內各流路出口處的高速液體在迷宮套筒中心軸線上互相碰撞,抵消各自能量,形成液體緩衝墊,從而進一步降低流速,減少了高速液體對閥體及閥內件的衝刷。高壓差氣體和蒸汽是可壓縮性流體,經迷宮芯片降壓後,體積急劇膨脹,這就要求出口處流路的流通截麵積大於入口處,故采用底進側出,否則會影響降壓效果。
閥體通路設計時,首先要根據閥門通徑D(見圖4)選定迷宮套筒的尺寸D1,然後再設計D2。對小口徑(小於50mm)閥門,套筒中心與閥體中心同心。而對於50mm以上閥門,則最好將套筒中心與閥體中心偏心設計,通過偏心量e來控製從迷宮套筒內流出的各個方向流體的速度(液體的運動方向相反)。使V1>V2>V3,這樣各路流體到達閥出口處時,其運動速度就基本一致,從而避免產生渦流。
三、材料選擇
材料選擇主要是指閥內件材料,包括閥芯、閥座和迷宮套筒。選擇材料時要考慮到材料的熱膨脹係數和熱處理後的硬度。即套筒的熱膨脹係數≥閥芯的熱膨脹係數,套筒和閥芯都要有一定的硬度或硬度差,以防止工作時閥內件咬死,提高閥門壽命。具體可參考表1。
|
名稱
|
材料 I
|
材料Ⅱ
|
材料Ⅲ
|
材料Ⅳ
|
|
迷宮套筒
|
1Cr13/熱處理
|
SU5316
|
SUS316
|
SUS316
|
|
閥芯
|
1Cr13/熱處理
|
SU5316
|
SU5316/部分堆焊司
太萊合金、鍍硬烙 |
SU5316/部分堆焊
司太萊合金 |
|
閥芯
|
1Cr13/熱處理
|
SU5316/TEFLON
|
SU5316/部分堆焊司太萊合金
|
SU5316/部分堆焊
司太萊合金 |

式中:D--閥座直徑,mm
K--總流通能力係數,直通閥取21,角閥取31
M--迷宮套筒所疊加的芯片數,取決於閥的行程
五、結論
低噪音迷宮調節閥已在生產實踐中廣泛使用,並在控製噪音和防止汽蝕方麵取得了良好的效果。本文所給出的設計思路及經驗計算公式,旨在供同行參考。有錯誤之處,謹請批評指正。
