■ ZZYS型自力式高壓調節閥(角型）概述：
ZZYS型自力式高壓調節閥(角型）是在ZZYP型自力式壓力調節閥基礎上派生出來的產品。ZZYS型自力式高壓調節閥(角型）是利用被調介質本身的壓力變化來直接推動執行機構達到自動調節和穩定閥後壓力為恒定值。由於該閥不需要任何附加能源即能進行自身調節的特點，因此一方麵適用於無電、無氣場合，另一方麵又具有節能的重要意義。
■ ZZYS型自力式高壓調節閥(角型）設計特點及製造標準：
|
編號
|
項目
|
製造標準
|
|
1
|
殼體材料
|
35、20鋼按GB699；
35CrMoA鋼按GB3077；
不鏽鋼1Cr18Ni9Ti、1Cr18Ni12Mo2Ti鋼按GB1220標準驗收。
|
|
2
|
結構尺寸
|
按JB2766-92，《PN16.0-32.0MPa鍛造高壓閥門結構長度》。
|
|
3
|
連接管
|
按JB/T2768-92，《PN16.0-32.0MPa管子、管件、閥門端部尺寸》。
|
|
4
|
法蘭
|
按JB/T2769-92，《PN16.0-32.0MPa螺紋法蘭》，該法蘭由製造廠商提供。
|
|
5
|
接頭、接頭螺母、雙頭螺柱、螺母、透鏡墊、管件等
|
分別按JB/T2770-92、JB/T2771-92、JB/T2772-92、JB/T2773-92、JB/T2774-92、JB/T2775-92 JB/T2776-92、JB/T2777-92、JB/T2778-92製造和驗收。
|
|
6
|
閥體、接管、閥蓋、副閥體、接頭、閥芯閥座堆焊件
|
按JB/T6903-93進行超聲探傷檢查，
其中閥體、閥蓋、副閥體出具檢查報告。
|
|
7
|
閥門壓力試驗(殼體強壓試驗、上密封試驗、密封麵)
|
按GB/T13297-92進行。
|
|
8
|
出廠檢驗
|
按GB/T4213-92《氣動調節閥》進行。
|
■ ZZYS型自力式高壓調節閥(角型）主要技術參數及性能指標：
|
公稱通徑mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
|
額定流量係數(KV)
|
4
|
5
|
8
|
12.5
|
20
|
32
|
|
額定行程
|
5
|
8
|
10
|
12
|
|
公稱通徑
|
20或G3/4″
|
|
閥座直徑
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
15
|
|
額定流量係數(KV)
|
0.02
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.8
|
1.2
|
1.8
|
2.5
|
4
|
|
公稱壓力PN
|
10.0(11.0) 16.0 22.0 32.0 (Mpa)
ANSI：Class600 Class900 Class1500
|
|
流量特性
|
快開
|
|
調節精度(％)
|
±10，閥前後流量穩定時達±5
|
|
使用溫度(℃)
|
-40～350 350～550
|
|
允許泄漏量
|
Ⅵ級(氣泡級) GB/T4213-92
|
特別注意：口徑大於DN50須特殊設計。
■ ZZYS型自力式高壓調節閥(角型）主要零件材料：
|
零件名稱
|
材料
|
|
閥體
|
20、35、35CrMoA、 1Cr18Ni9Ti、 1Cr18Ni12Mo2Ti
|
|
閥芯
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti(堆焊stellite)
|
|
閥座
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti(堆焊stellite)
|
|
閥杆
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti(硬化)
|
|
O形圈
|
氟橡膠、PTFE增強
|
|
填料
|
聚四氟乙烯、柔性石墨、石棉盤根
|
|
墊片
|
聚四氟乙烯、1Cr18Ni9Ti、紫銅、石墨纏繞1Cr18Ni9Ti
|
|
套筒(導套)
|
1Cr18Ni9Ti、17-4PH、17-7PH(沉澱硬化型不鏽鋼)
|
■ ZZYS型自力式高壓調節閥(角型）結構與工作原理：
氣體或蒸汽介質以箭頭方向(若是液體則流動方向相反)進入閥體，通過閥座，閥芯多級減壓後經出口流出，減壓後的壓力經閥後接管經冷凝 器被引到執行機構中活塞下麵，壓力對於執行機構的作用所產生的向上的推力由相反方向的彈簧的彈力加以平衡。當被減壓的介質壓力發生變化時，就破壞了這種平衡關係，閥芯移動直至向上的推力和彈簧力恢複平衡為止。它總能使閥後壓力向用戶設定值靠攏。
(角座閥的安裝請參照--角型調節閥的結構及使用注意事項）
■ ZZYS型自力式高壓調節閥(角型）應用：
ZZYS型自力式高壓調節閥(角型）主要應用在：
1、閥前壓力高於6.4MPa的介質場合。
2、公稱壓力溫度級別高於PN64，如PN100，PN160，PN220，PN320等。
3、閥前後壓差特別高的場合，閥前後壓差比大於10，需多級減壓才能達到要求的場合。
4、高溫高壓且口徑較小(≤DN50)場合。

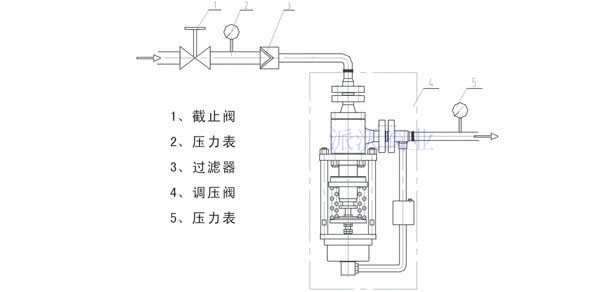

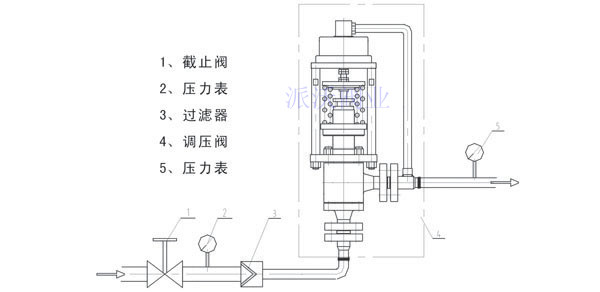

■ ZZYS型自力式高壓調節閥(角型）安裝示意圖
1、閥在氣體或低粘度液體介質中使用時，通常ZZYS型自力式高壓調節閥(角型）為直立安裝在水平管上，當位置空間不允許時才倒裝。
2、閥在蒸汽或高粘度液體介質中使用時，通常ZZYS型自力式高壓調節閥(角型）為倒立安裝在水平管上。
■ ZZYS型自力式高壓調節閥(角型）安裝注意事項：
在安裝ZZYS型自力式高壓調節閥(角型）時，應注意以下幾點：
1、冷凝器應高於調壓閥的執行機構而低於閥前後接管，冷凝器內應裝滿冷水。
2、為便於現場維修及操作，調壓閥四周應留有適當空間，閥前應設置截止閥。
3、當介質為潔淨氣體或液體時，閥前過濾器可不安裝。
■ ZZYS型自力式高壓調節閥(角型）調試方法：
1、慢慢開啟截止閥，自力式高壓調節閥(角型）即開始工作，若介質不允許混有空氣，則須把截止閥打開一點點，擰鬆執行機構的排放塞，排放掉多餘的空氣，讓介質充滿執行機構，然後擰緊排放塞。
2、全開截止閥，若發現實際壓力與設定壓力有偏差，則轉動調節盤，壓縮或放鬆彈簧，及至達到設定值為止。
