氣動調節閥（電動調節閥）在工控過程中的作用：

　　工業生產過程的控製係統有各種不同類型，例如簡單控製係統、複雜控製係統等，圖l是兩個簡單控製係統的示例。圖中，每個控製係統都包括被控變量、操縱變量和相應的控製規律。被控變量是需要控製的過程變量，例如，換熱器出口溫度、泵出口壓力等。要使被控變量與期望的設定值保持一致，需要一種控製手段，例如，圖中的蒸汽流量、泵的旁路流量等。被控變量偏離設定的原因是生產過程中存在幹擾，例如，蒸汽壓力的波動、泵轉速的變化等。通常，把用於調節的變量稱為操縱變量。
　　

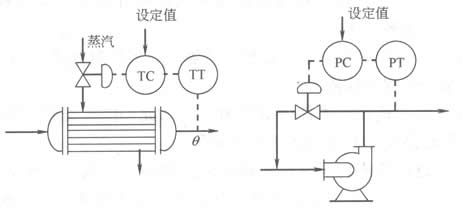

　　圖l簡單控製係統示例
　　

                    　　(a)溫度控製係統                                            (b)壓力控製係統
　　
　　一個簡單控製係統由檢測元件和變送器、控製器、執行機構和被控對象組成。檢測元件和變送器(sensorandtransmitter)用於檢測被控變量，將檢測信號轉換為標準信號。例如，熱電阻將溫度變化轉換為電阻變化，溫度變送器將電阻信號轉換為標準的氣壓或電流、電壓信號等。
　　
　　控製器(controller)將檢測變送環節輸出的標準信號與設定值信號進行比較，獲得偏差信號，按一定控製規律對偏差信號(errorsignal)進行運算，運算輸出送執行器。控製器可用模擬儀表實現，也可用微處理器組成的數字控製器實現，例如DCS和FCS中采用的PID控製功能模塊等。
　　
　　執行機構(actuator)處於控製環路的最終位置，因此也稱為最終元件(finalelement)。執行器用於接收控製器的輸出信號，並控製操縱變量變化。在大多數工業生產過程控製的應用中，執行器采用調節閥。近年來，隨著變頻調速技術的應用，一些控製係統已采用變頻器和相應的電動機(泵)等設備組成執行器。本頁介紹調節閥的有關內容，不討論變頻器和其他執行機構。
　　
　　生產過程的負荷變化或操作條件改變時，通過檢測元件和變送器的檢測和變送，將過程的被控變量送控製器，經控製規律運算後的輸出送執行機構，改變過程中相應的流體流量，使被控變量與設定值保持一致。可見，檢測元件和變送器的作用類似於人的眼睛，控製器的作用類似於人的大腦，執行器的作用類似於人的手腳。一個控製係統的質量受到組成控製係統各組成部件的影響，主要取決於控製係統組成部件中最薄弱環節的影響。
　　
　　2．調節閥的重要性
　　
　　調節閥(controlvalve)用於調節操縱變量的流量，因此，以前亦稱調節閥。從控製係統整體看，一個控製係統控製得好不好，都要通過調節閥來實現。由於下列原因，調節閥變得十分重要。
　　
　　①調節閥是節流裝置，屬於動部件，與檢測元件和變送器、控製器比較，在控製過程中，調節閥需要不斷改變節流件的流通麵積，使操縱變量變化，以適應負荷變化或操作條件的改變。因此，對調節閥閥組件的密封、耐壓、腐蝕等提出更高要求。例如，密封會使調節閥摩擦力增加，調節閥死區加大，造成控製係統控製品質變差等。
　　
　　②閥門的活動部件是造成“跑”、“冒”、“滴”、“漏”的主要原因，它不僅造成資源或物料的浪費，也汙染環境，引發事故。
　　
　　③調節閥的閥內件與過程介質直接接觸，和檢測元件與過程介質接觸的不同之處如下
　　
　　a．調節閥閥組件的接觸介質可能與檢測元件的接觸介質不同，對調節閥的耐腐蝕性、強度、剛度、材料等有更高要求。
　　
　　b．檢測元件可采用隔離液等方法與過程介質隔離，但調節閥通常與過程介質直接接觸，很難采用隔離的方法與過程介質隔離。
　　
　　④調節閥的節流使能量在閥內件內部被消耗，因此，降低能耗，降低調節閥的壓力損失，和保證較好的控製品質之間要合理選擇和兼顧。
　　
　　⑤調節閥對流體進行節流的同時也造成噪聲。例如，當閥出口壓力低於液體的蒸汽壓力時，造成閃蒸；當蝶閥下遊壓力高於液體蒸汽壓力時，造成汽蝕。調節閥造成的噪聲和調節閥流路的設計、操作壓力、被控介質特性等有關，因此，降低噪聲，降低壓力損失等對調節閥提出更高要求。
　　
　　⑥調節閥的適應性強。它被安裝在各種不同的生產過程，生產過程的低溫、高溫、高壓、大流量、微小流量等操作條件需要調節閥具有各種不同的功能，調節閥應能夠適應不同應用的要求。
　　
　　⑦檢測元件和變送器、控製器等發展快，投入的人力和物力多。相對來看，通常認為調節閥結構簡單，因此，對調節閥投入研究和開發的人力和物力相對不足。
