CV-3000-HSC氣動薄膜套筒單座調節閥

HSC氣動薄膜套筒單座調節閥適用於高壓差級易產生閃蒸空化的場合,是一種高性能的單座調節閥,堅固的套筒保護閥體不受閥蒸和空化的破壞。閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調範圍廣。閥芯導向麵積大,抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。 產品符合GB/T4213-92。
HSC氣動薄膜套筒單座調節閥閥體
型式:直通單座套筒式鑄造球型閥
公稱通徑:25、40、50、65、80、100、150、200mm
公稱壓力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式:法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接連接:嵌接焊SW
材料:鑄鋼(ZG230-450)、鑄不鏽鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋:常溫型(P):-17~+230℃
伸長Ⅰ型(E1):-45~-17℃ +230~+566℃
伸長Ⅱ型(E2I):-100~-45℃
伸長Ⅱ型(E2W):-196~-100℃
注:工作溫度不準超過各種材料的允許範圍。
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式 單座套筒式柱塞型閥芯

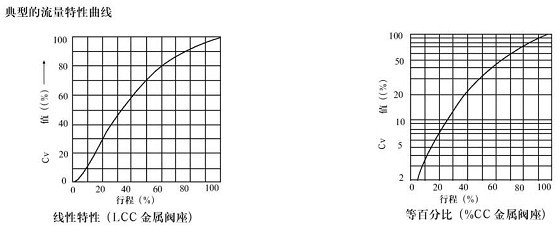

流量特性 等百分比特性(%)和線性特性(L),參考流量特性曲線圖
套筒形式 分離式套筒
材料 不鏽鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等
電動執行機構
型 式:DKZ係列電動執行機構;361L係列電子式電動執行機構;RS係列電動執行機構;PSL係列電子式電動執行機構
輸入信號:DKZ執行機構:Ⅱ型0~10mA·DC(輸入電阻200Ω);Ⅲ型4~20mA·DC(輸入電阻 250Ω) 361L執行機構:4~20mA·DC或1~5V(輸入電阻250Ω) RS執行機構:0~10mA·DC、4~20mA·DC PSL執行機構:4~20mA·DC
電源電壓
DKZ執行機構:220V,50Hz。
361L執行機構:220V,50/60Hz。
RS執行機構:單相控製220V·AC±5%;三相控製380V±5%。
PSL執行機構:單相控製220V,50Hz
手動機構:DKZ執行機構:手輪;361L執行機構:離合式;RS執行機 構:手輪;PSL執行機構:手輪
環境溫度:-20~+60℃
閥作用型式:電關式或電開式
氣動執行機構
型式:LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧範圍:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
供氣壓力:140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型)
氣源接口:Rc1/4”
環境溫度:-30~+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
HSC氣動薄膜套筒單座調節閥性能
泄漏量:金屬閥座:小於閥額定容量的0.01%,符合ANSI B16.104-1976IV級
回 差:帶定位器:小於全行程的1%,
不帶定位器:小於全行程的3%(LHA1型小於全行程的5%)
基本誤差:帶定位器:小於全行程的±1%,
不帶定位器:小於全行程的±5%
注:采用標準的V型聚四氟乙烯填料
可調範圍:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
HSC氣動薄膜套筒單座調節閥Cv值和行程
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
||||||||||||||
|
閥座直徑
|
CV=
4.0 |
CV=
6.3 |
25
|
CV=
6.3 |
25
|
32
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
65
|
80
|
100
|
80
|
100
|
125
|
|
額定Cv值
|
4.0
|
6.3
|
12
|
6.3
|
12
|
21
|
12
|
21
|
30
|
21
|
30
|
50
|
30
|
50
|
85
|
85
|
125
|
200
|
125
|
200
|
310
|
|
額定行程
|
25
|
38
|
50
|
75
|
|||||||||||||||||

HSC氣動薄膜套筒單座調節閥允許壓差
Ⅰ.配用LHA或LVA執行機構
A.氣-關式閥 100KPa

|
執行
機構 |
供氣
壓力 |
彈簧
範圍 |
40
|
50
|
65
|
80
|
100
|
150
|
200
|
||||||||||||
|
Cv=
4.0 |
Gv=
6.3 |
25
|
Cv=-
6.3 |
25
|
32
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
65
|
80
|
100
|
125
|
|||
|
LHA1D
|
1.4
|
0.2~
1.0 |
10.4
|
5.6
|
3.3
|
5.6
|
3.3
|
2.0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.6
|
0.2~
1.0 |
40
|
28
|
16
|
28
|
16
|
9.9
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
52
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
4.0
|
0.8~ 2.4 |
40
|
40
|
40
|
40
|
40
|
29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
100
|
84
|
48
|
84
|
48
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
LHA2D
|
1.4
|
0.2~
1.0 |
20
|
10
|
6.3
|
10
|
6.3
|
3.8
|
6.3
|
3.8
|
2.7
|
3.8
|
2.7
|
1.6
|
2.7
|
1.6
|
1.0
|
|
|
|
|
|
1.6
|
0.2~
1.0 |
20
|
20
|
31.6
|
40
|
31.6
|
19.3
|
31.6
|
19.3
|
13.7
|
19.3
|
13.7
|
7.8
|
13.7
|
7.8
|
5.1
|
|
|
|
|
|
|
100
|
54
|
54
|
|
|
|
|
|||||||||||||||
|
4.0
|
0.8~
2.4 |
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
21.7
|
40
|
21.7
|
14.9
|
|
|
|
|
|
|
100
|
100
|
94
|
100
|
94
|
57
|
94
|
57
|
41
|
57
|
41
|
41
|
|
|
|
|
||||||
|
LHA3D
|
1.4
|
0.2~
1.0 |
35
|
19
|
11.2
|
19
|
11.2
|
6.8
|
11.2
|
6.8
|
4.8
|
6.8
|
4.8
|
2.8
|
4.8
|
2.8
|
1.7
|
1.7
|
1.2
|
0.7
|
|
|
1.6
|
0.2~
1.0 |
40
|
40
|
40
|
40
|
40
|
34.2
|
40
|
34.2
|
24.2
|
34.2
|
24.2
|
14
|
24.2
|
14
|
8.8
|
8.8
|
6.2
|
3.5
|
|
|
|
100
|
97
|
56
|
97
|
56
|
56
|
|
|||||||||||||||
|
4.0
|
0.8~ 2.4 |
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
26.5
|
26.5
|
18.7
|
10.5
|
|
|
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
72
|
100
|
72
|
42
|
72
|
42
|
|
|||||||
|
LHA4D
|
1.4
|
0.2~
1.0 |
|
19
|
11
|
8.3
|
11
|
8.3
|
4.8
|
8.3
|
4.8
|
3
|
3
|
2.2
|
1.2
|
0.7
|
|||||
|
1.6
|
0.2~
1.0 |
40
|
40
|
40 |
40
|
40
|
24.2
|
40
|
24.2
|
15.2
|
15.2
|
10.7
|
6.1
|
3.9
|
|||||||
|
96
|
59
|
59
|
|||||||||||||||||||
|
4.0
|
0.8~
2.4 |
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
32.2 |
18.2
|
11.6
|
|||||||
|
LHA5D
|
1.4
|
0.2~
1.0 |
100
|
100
|
100
|
100
|
100
|
72
|
100
|
72
|
45
|
45
|
|||||||||
|
26
|
16
|
11
|
16
|
11
|
6.6
|
11
|
6.6
|
4.2
|
4.2
|
2.9
|
1.6
|
1.1
|
|||||||||
|
1.6
|
0.2~
1.0 |
40
|
40
|
40
|
40
|
40
|
33
|
40
|
33
|
20.8
|
20.8
|
14.7
|
8.3
|
5.3
|
|||||||
|
|
|
|
|
|
|
||||||||||||||||

|
執行
機構 |
供氣
壓力 |
彈簧
範圍 |
允許壓差
|
||||||||||||||||||||
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|||||||||||||||||
|
Cv=
4.0 |
Gv=
6.3 |
25
|
Cv=-
6.3 |
25
|
32
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
65
|
80
|
100
|
80
|
100
|
125
|
|||
|
LHA1R
|
1.4
|
0.2~1.0
|
10.4
|
5.6
|
3.3
|
5.6
|
3.3
|
2.0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.8
|
0.8~2.4
|
40
|
39
|
22
|
39
|
22
|
13
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
72
|
|||||||||||||||||||||||
|
LHA2R
|
1.4
|
0.2~1.0
|
20
|
10
|
6.3
|
10
|
6.3
|
3.8
|
6.3
|
3.8
|
2.7
|
3.8
|
2.7
|
1.6
|
2.7
|
1.6
|
1.0
|
|
|
|
|
|
|
|
2.8
|
0.8~2.4
|
40
|
40
|
40
|
40
|
40
|
27
|
40
|
27
|
14.1
|
27
|
14.1
|
11.1
|
14.1
|
11.1
|
6.9
|
|
|
|
|
|
|
|
|
100
|
76
|
44
|
76
|
44
|
44
|
||||||||||||||||||
|
LHA3R
|
1.4
|
0.2~1.0
|
35
|
19
|
11.2
|
19
|
11.2
|
6.8
|
11.2
|
6.8
|
4.8
|
6.8
|
4.8
|
2.8
|
4.8
|
2.8
|
1.7
|
1.7
|
1.2
|
0.7
|
|
|
|
|
2.8
|
0.8~2.4
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
34
|
40
|
34
|
19.6
|
34
|
19.6
|
12.3
|
12.3
|
8.7
|
4.9
|
|
|
|
|
|
100
|
100
|
100
|
100
|
78
|
47
|
78
|
47
|
47
|
|||||||||||||||
|
LHA4R
|
1.4
|
0.2~1.0
|
|
19
|
11
|
8.3
|
11
|
8.3
|
4.8
|
8.3
|
4.8
|
3
|
3
|
2.2
|
1.2
|
2.2
|
1.2
|
0.7
|
|||||
|
2.8
|
0.8~2.4
|
40
|
40
|
40
|
40
|
40
|
31.5
|
40
|
31.5
|
21.3
|
21.3
|
15
|
8.5
|
15
|
8.5
|
5.4
|
|||||||
|
100
|
82
|
58
|
82
|
58
|
58
|
||||||||||||||||||
|
LHA5R
|
1.4
|
0.2~1.0
|
26
|
16
|
11
|
16
|
11
|
6.6
|
11
|
6.6
|
4.2
|
4.2
|
2.9
|
1.6
|
2.9
|
1.6
|
1.1
|
||||||
|
2.8
|
0.8~2.4
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
29.2
|
29.2
|
20.6
|
11.6
|
20.6
|
11.6
|
7.4
|
|||||||
|
100
|
100
|
80
|
100
|
80
|
46
|
80
|
46
|
||||||||||||||||
|
LHA6R
|
4
|
1.9~3.5
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
|
|
|
|
|
||||||
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
61
|
|||||||||||||||
|
5
|
1.9~4.0
|
|
|
|
|
|
|
|
|
|
40
|
40
|
24.3
|
|
|
|
|||||||
|
61
|
43
|
|
|
||||||||||||||||||||
|
執行機構
|
供氣壓力
|
定位器
|
允許壓差
|
||||||||||||||
|
65
|
80
|
100
|
150
|
200
|
|||||||||||||
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
65
|
80
|
100
|
80
|
100
|
125
|
|||
|
LVP5
|
3
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
36.8
|
20.7
|
36.8
|
20.7
|
13.2
|
|
100
|
100
|
100
|
100
|
100
|
86
|
100
|
86
|
52
|
52
|
||||||||
|
4
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
27.8
|
40
|
27.8
|
17.8
|
|
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
70
|
70
|
49
|
||||||
|
5
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
34.9
|
40
|
34.9
|
22.4
|
|
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
62
|
||||||
|
LVP6
|
3
|
有
|
|
40
|
40
|
40
|
40
|
40
|
36.9
|
40
|
36.9
|
23.6
|
|||||
|
100
|
100
|
93
|
93
|
65
|
65
|
||||||||||||
|
4
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
31.8
|
|||||||
|
100
|
100
|
100
|
100
|
88
|
49
|
88
|
49
|
||||||||||
|
5
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|||||||
|
100
|
100
|
100
|
100
|
100
|
62
|
100
|
62
|
||||||||||
|
LVP7
|
3
|
有
|
![]() |
40
|
40
|
40
|
40
|
40
|
35.5
|
||||||||
|
100
|
99
|
56
|
99
|
56
|
|||||||||||||
|
4
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
||||||||||
|
100
|
100
|
73
|
100
|
73
|
47
|
||||||||||||
|
5
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
||||||||||
|
100
|
100
|
92
|
100
|
92
|
60
|
||||||||||||
注:1.如果執行機構帶有輔助氣源,應先二者中較小一個供氣壓力作為計算允許壓差的基礎。
2.最大允許壓差不準超過ANSI B16.34或JIS B2201規定的最大值。
3.同一格內上方數字表示閥常開允許壓差,下方數字表示閥關閉允許壓差。
HSC氣動薄膜套筒單座調節閥法蘭距 mm
|
公稱通徑
|
A
|
|||||||
|
ANSI 125FF、PN1.6
ANSI 150 RF JIS 10K FF,RF |
JIS 16K RF
|
ANSI 300RF
JIS20、30KRF JIS 30K RF |
JIS 600 RF
JIS 40K RF PN6.4 |
JIS 16K
溝槽型 嵌入型 |
JIS 20K
溝槽型 嵌入型 |
JIS 30K
溝槽型 嵌入型 |
JIS 40K
溝槽型 嵌入型 |
|
|
40
|
222
|
231
|
235
|
251
|
235
|
236
|
248
|
251
|
|
50
|
254
|
263
|
267
|
286
|
265
|
267
|
276
|
286
|
|
65
|
276
|
288
|
292
|
311
|
290
|
292
|
303
|
311
|
|
80
|
298
|
313
|
317
|
337
|
310
|
317
|
326
|
337
|
|
100
|
352
|
364
|
368
|
394
|
360
|
368
|
379
|
394
|
|
150
|
451
|
465
|
473
|
508
|
475
|
473
|
486
|
508
|
|
200
|
543
|
560
|
568
|
610
|
570
|
568
|
580
|
610
|
|
公稱通徑
|
A
|
||||||
|
ANSI 150
RJ |
ANSI 300
RJ |
ANSI 600
RJ |
ANSI 300
LG |
ANSI 600
LG |
ANSI 150
SW、BW |
ANSI 150、600
SW、BW |
|
|
40
|
235
|
248
|
251
|
244
|
248
|
251
|
251
|
|
50
|
267
|
283
|
289
|
276
|
283
|
286
|
286
|
|
65
|
289
|
308
|
314
|
302
|
308
|
311
|
311
|
|
80
|
311
|
333
|
340
|
327
|
333
|
337
|
337
|
|
100
|
365
|
384
|
397
|
378
|
391
|
394
|
394
|
|
150
|
464
|
489
|
511
|
483
|
505
|
473
|
508
|
|
200
|
556
|
584
|
613
|
578
|
606
|
568
|
610
|

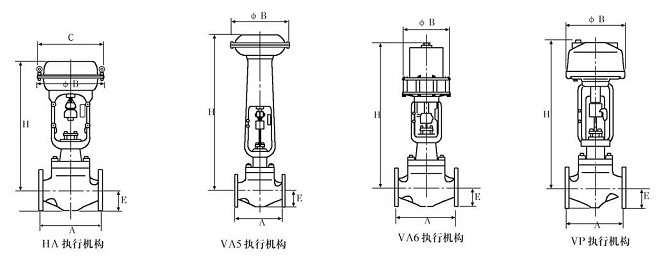

HSC氣動薄膜套筒單座調節閥外形尺寸 mm

HSC氣動薄膜套筒單座調節閥法蘭距及外形尺寸
|
公稱通徑
|
執行機構
|
H
|
C
|
φB
|
E
|
|||
|
常溫型(P)
|
伸長Ⅰ型(E1)
|
伸長Ⅱ型(E2I)
|
伸長Ⅱ型(E2W)
|
|||||
|
40
|
LHA1D、R
|
425
|
590
|
705
|
945
|
230
|
218
|
70
|
|
LHA2D、R
|
500
|
665
|
780
|
1020
|
281
|
267
|
||
|
LHA3D、R
|
590
|
760
|
875
|
1140
|
363
|
350
|
||
|
50
|
LHA1D、R
|
425
|
595
|
710
|
950
|
230
|
218
|
80
|
|
LHA2D、R
|
500
|
670
|
785
|
1025
|
281
|
267
|
||
|
LHA3D、R
|
595
|
765
|
875
|
1140
|
363
|
350
|
||
|
65
|
LHA2D、R
|
575
|
745/755
|
880
|
1130
|
281
|
267
|
88
|
|
LHA3D、R
|
630
|
800/810
|
930
|
1180
|
363
|
350
|
||
|
LHA4D、R
|
865
|
1035/1045
|
1165
|
1495
|
520
|
470
|
||
|
80
|
LHA2D、R
|
580
|
755/765
|
900
|
1135
|
281
|
267
|
98
|
|
LHA3D、R
|
635
|
810/820
|
955
|
1190
|
363
|
350
|
||
|
LHA4D、R
|
870
|
1045/1055
|
1190
|
1505
|
520
|
470
|
||
|
100
|
LHA2D、R
|
610
|
810/870
|
915
|
1150
|
281
|
267
|
113
|
|
LHA3D、R
|
660
|
860/870
|
1020
|
1205
|
363
|
350
|
||
|
LHA4D、R
|
890
|
1100/1110
|
1255
|
1520
|
520
|
470
|
||
|
LVA5D
|
1300
|
1515
|
1710
|
1940
|
-
|
620
|
||
|
LVA5R
|
1420
|
1635
|
1820
|
2050
|
-
|
620
|
||
|
LVA6R
|
1160
|
1375
|
1560
|
1790
|
-
|
445
|
||
|
LVP5
|
940
|
1155
|
1340
|
1570
|
-
|
345
|
||
|
150
|
LHA3D、R
|
785
|
1020/1045
|
1250
|
1385
|
363
|
350
|
170
|
|
LHA4D、R
|
955
|
1190/1215
|
1425
|
1570
|
520
|
470
|
||
|
LVA5D
|
1360
|
1620
|
1870
|
2000
|
-
|
620
|
||
|
LVA5R
|
1480
|
1740
|
1980
|
2110
|
-
|
620
|
||
|
LVA6R
|
1220
|
1480
|
1720
|
1850
|
-
|
445
|
||
|
LVP5
|
1000
|
1260
|
1500
|
1630
|
-
|
345
|
||
|
LVP6
|
1210
|
1470
|
1710
|
1840
|
-
|
445
|
||
|
LVP7
|
1290
|
1550
|
1790
|
1920
|
-
|
545
|
||
|
200
|
LHA4D、R
|
1090
|
1350
|
1580
|
1710
|
520
|
470
|
220
|
|
LVA5D
|
1475
|
1740
|
2025
|
2155
|
-
|
620
|
||
|
LVA5R
|
1585
|
1850
|
2145
|
2275
|
-
|
620
|
||
|
LVP5
|
1165
|
1425
|
1665
|
1795
|
-
|
345
|
||
|
LVP6
|
1375
|
1635
|
1875
|
2005
|
-
|
445
|
||
|
LVP7
|
1455
|
1715
|
1955
|
2085
|
-
|
545
|
||
