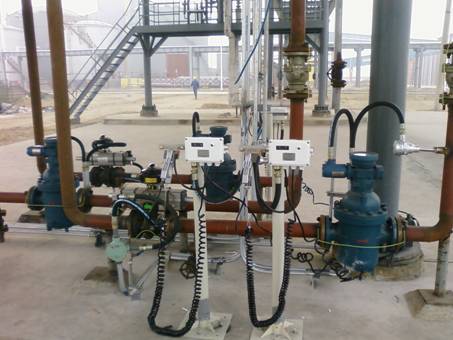

自動定量裝車係統是由自動定量裝車軟件及現場硬件組成，可以實現液體物料的精確灌裝。自動定量裝車係統主要應用於化工、石油等液體物料裝車環境，除精確裝車控製之外，同時能夠滿足易爆環境的防爆需求。裝車現場設備主要包括：批量裝車控製儀、雙轉子流量計、氣動兩段式切斷球閥、溫度傳感器、靜電接地開關、液位開關等。管道壓力通過變頻器控製電機的頻率實現恒壓灌裝。

一、批量裝車控製儀

批量裝車控製儀（簡稱批控儀）是現場裝車的核心設備，由該設備統一采集各設備的各種模擬量、開關量信號，形成各種直觀數字、狀態等，在批控儀屏幕上顯示出來，操作人員通過批控儀上的按鍵可以設置各類參數、進行閥門組態設置等。同時批控儀還提供了485協議與上位機通信，實現微機對裝車現場的監控。自動定量裝車係統采用進口E+H批控儀，具備高可靠性、易使用性等特點，同時提供了方便的閥門組態功能，成為精確灌裝的基礎；同時，該批控儀具備溫度補償的功能，可以實現體積流量計計算質量的需求。

二、雙轉子流量計

精確的度量需要精確地流量計，雙轉子流量計顧名思義具備兩個轉子，實現“零誤差”，當液體通過流量計時，兩個轉子同時啟動、同時計量，通過脈衝形式將計量結果傳送給批控儀，有效避免了傳統流量計的缺點，提供了最精確的原始數據。

三、氣動兩段式切斷球閥
　　

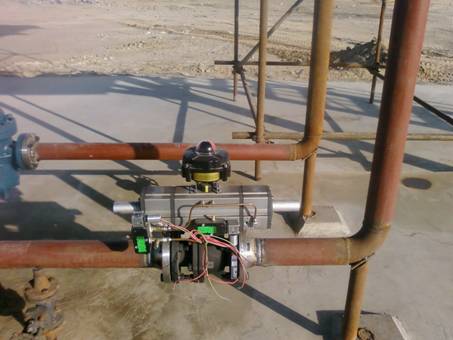

氣動兩段式切斷球閥是油品通向鶴管的關口，需要進行精確控製，自動定量裝車係統采用氣動兩段式切斷球閥實現對油料的精確控製。該閥門安裝了一個限位開關、兩個電磁閥、一個球閥，通過對電磁閥的不同供電方式，實現了閥門的全開、半開、關閉等功能，同時限位開關提供開關量信號給批控儀，利用批控儀本身的通信功能將閥門狀態提供給上位機，減少了線路連接，方便施工。

四、靜電接地開關、液位開關

由於裝車現場處於危險的易爆環境，因此需要嚴格控製靜電的積累，在灌裝之前必須使用靜電接地開關檢查接地情況，如未安全接地則開關報警，若在裝車過程中接地被斷開，則自動停止裝車，閥門關閉。而液位開關則在裝車全程檢查車內液位，若達到了規定高度則自動停止灌裝。

五、溫度傳感器

為實現體積向質量的換算，該係統采用了熱電偶度量鶴管內液體溫度。

六、壓力變容器、變頻器

自動定量裝車係統可以實現多個鶴位共享一台或者兩台管道泵，既減少設備投資又降低控製複雜度，一舉多得。係統采用變頻器控製管道泵電機，采用壓力變容器時刻采集壓力數據，以4-20ma信號傳遞給變頻器，利用變頻器的PID控製功能實現恒壓灌裝，既保證精度又保證速度。在多個鶴位中有任一個鶴位需要灌裝時，批控儀提供一個開關量信號給變頻器，變頻器驅動管道泵電機，為裝車提高合適的壓力；一旦沒有任何鶴位需要裝車，則變頻器自動關閉管道泵電機，防止管道壓力過大。

總結：各個現場設備通過批控儀與上位機通訊後，使用自動定量裝車軟件，可以隨時查看裝車進度、控製閥門開關，輕鬆實現遠程管理。
