斷路器zw32

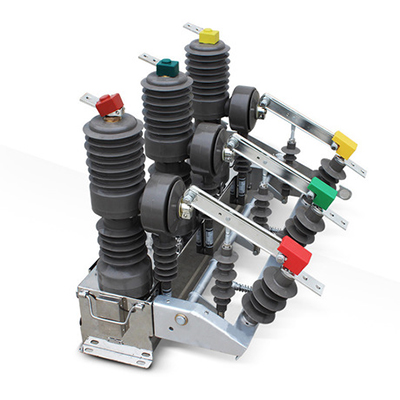

ZW32-12/630-20概述：

斷路器zw32-12係列戶外交流高壓真空斷路器為額定電壓12KV、三相交流50Hz的戶外配電設備。 斷路器zw32主要用於開斷、關合電子係統中的負荷電流、過載電流及短路電流。適用於變電站及工礦企業配電係統 中作保護和控製之用，及農村電網頻繁操作場所。也可作為電網的分段開關，加裝控製器後，可實現配 網自動化。

ZW32-12係列戶外交流高壓真空斷路器主要技術參數：

1 額定電壓 KV 12

2 額定電流額 A 630

3 工頻耐壓 kV 42

4 雷電衝擊耐壓（峰值） kV 75

5 額定短路開斷電流 KA 12.5、16、20

6 額定短路關合電流（峰值）KA 31.5、40、50

7 額定峰值耐受電流 KA 31.5、40、50

8 額定短路耐受電流4s KA 12.5、16、20

9 額定操作順序 　 分-0.3s-合分-180s-合分

10 額定短路電流開斷次數 次 30

11 極間中心距離 mm 340±1.5

使用環境

1、海拔2000m及以下；

2、周圍空氣溫度：上限+40℃，下限-40℃；

3、風壓不超過700Pa(相當於風速34m/s)；

4、振幅：無常性劇烈震動；

5、地震熱度不超過8度；

6、沒有火災，爆炸危險，嚴重汙穢，化學腐蝕以及劇烈震動的場所。
