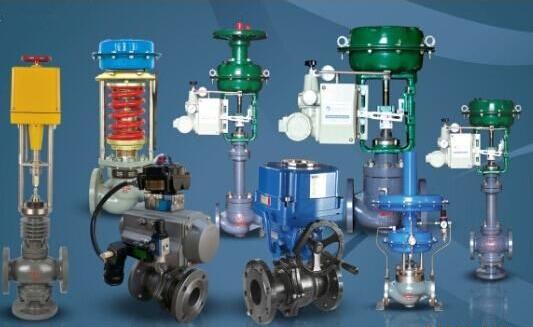

氣動薄膜調節閥是控製係統的終端，一旦其發生故障，將直接影響裝置的安全運行，對生產過程影響非常大。運用智能閥門定位器，能夠改善氣動流量調節閥的流量特性和性能，可以通過與DCS或總線設備進行數字信息通訊，提升企業生產控製能力，為裝置的安全穩定生產提供保障。下麵以美國FLOWSERVE公司生產的Logix520智能閥門定位器應用為例，介紹智能閥門定位器。

1． 常規定位器存在的不足

1) 常規定位器多為機械力平衡原理，它采用噴嘴擋板機構，可動件較多，容易受溫度波動、外界振動等幹擾的影響，耐環境性差；彈簧的彈性係數在惡劣環境下能發生改變，會造成調節閥非線性，導致控製質量下降；外界振動傳到力平衡機構，易造成部件磨損以及零點和行程漂移，也使定位器難以工作；

2) 由於噴嘴本身的特性，執行器在穩定狀態時也要大量消耗壓縮空氣，若使用執行器數量較多，能耗較大；而且噴咀本身是一個潛在故障源，易被灰塵或汙物顆粒堵住，使定位器不能正常工作；

3) 常規定位器手動調校時需要使用專用設備、不隔離控製回路是不可能的，且零點和行程的調整互相影響，須反複整定，費時費力，非線性嚴重時，則更難調整。

2．Logix520智能閥門定位器的組成和原理

2.1 Logix520智能閥門定位器的組成

Logix520智能閥門定位器是一種具有HART通信協議的智能閥門定位器，由三部分組成：微處理器電子控製的模件，包括HART通信模塊和就地用戶界麵開關；電/氣動轉換器模件的壓電閥；閥位傳感器。

2.2 Logix520智能閥門定位器的工作原理

整個控製回路由兩線、4～20mA信號控製。HART模件送出和接收疊加在4～20mA信號上的數字信息，實現與微處理器的雙向數字通信。模擬量的4～20mA信號傳給微處理器，與閥位傳感器的反饋進行比較，微處理器根據偏差的大小和方向進行控製計算（一級控製），向壓電閥發出電控指令使其進行開、閉動作。壓電閥依據控製指令脈衝的寬度對應於氣動放大器輸出壓力的增量，同時氣動放大器的輸出又被反饋給內控製回路，再次與微處理器的運算結果進行比較運算（二級控製），通過兩級控製輸出信號到執行機構，執行機構內空氣壓力的變化控製著閥門行程。當控製偏差很大時，壓電閥發出寬幅脈衝信號，使定位器輸出一個連續信號，大幅度的改變至執行機構的信號壓力驅動閥門快速動作；隨著閥門接近要求的位置，命令要求的位置與測得位置的差值變小，壓電閥輸出一個較小脈寬的脈衝信號，斷續、小幅度的改變至執行機構的信號壓力，使執行機構接近新命令位置的動作平緩。當閥門到達要求的位置（進入死區）時，壓電閥無脈衝輸出，定位器輸出保持為零，使閥門穩定在某一位置不動。

3．Logix520智能定位器的調校

通過就地用戶界麵DIP設置開關，可完成定位器的增益、正反作用、定位器特性以及是否允許自動調校等基本設置；在不增加工具的條件下，能夠進行自動或手動校準定位器；並且可以通過就地用戶界麵手動控製按鈕,實現手動控製調節閥。

3.1自動調校

將“Quick_cal”DIP開關置於“自動”，按住定位器就地界麵板上的“Quick_cal”按鈕約三秒鍾，定位器會全關閥門並登記0％位置，然後，打開閥門到停並登記100％位置，反複進行兩遍，在這一過程中，定位器要測量兩個方向的定位速度，以確定最小的定位增量（第二遍過程中在50％略停檢測閥位中點偏移），其間麵板上狀態指示燈會按“Y-R-G-G”的順序閃亮，表明校準正在進行中。當指示燈回到從綠燈開始的變化順序時，校準自動完成。

3.2手動調校

將“Quick_cal”DIP開關置於“慢進”，校準過程會在一開始時關閉閥門，零點位置自動定在閥座處，量程則需用戶手動設定；當麵板上狀態指示燈按“Y-R-R-G”順序閃亮，使用“慢進↑”按鈕，手動把閥門調到約100％位置，然後同時按兩個“慢進”按鈕，閥門會進行開關行程，當麵板上狀態指示燈再次按“Y-R-R-G”順序閃亮時，使用“慢進↑”按鈕，再次調節閥門到精確的100％，然後再次同時按兩個“慢進”按鈕，登記100％位置，在之後完成校準的過程中，再不需要操作。當指示燈回到從綠燈開始的順序時，完成校準。

這個功能使調校工作方便快捷，而且調校的線性好，精度高，響應速度和死區適中，穩定性好。

4． Logix520閥門定位器的其他特點

1) 就地麵板裝有紅黃綠三個發光二極管，通過多種組合指示操作狀態或警告工況，具有診斷、監測功能；三個LCD閃亮順序組合所表示的基本含義：任何以綠色開始的閃亮順序，表明處於正常操作模式，沒有內部問題、錯誤和報警；任何以黃燈開始的閃亮順序，表明是在特殊校驗或測試狀態；任何以紅燈開始的閃亮順序，表明存在操作問題或故障。

2) 耗氣量非常小，在0.6 MPa穩定狀態下，僅為0.12NM3/h，不足常規定位器的8 ％；對氣源壓力的變化不敏感；

3) 采用同一型號既可用於直行程又可用於角行程；通過選配雙作用模件，可以實現控製雙作用活塞缸執行器；

4) “緊閉”功能默認設置起始風壓，確保執行機構對閥座適宜的定位壓力，使調節閥在不同工況下保證零位“緊密關閉”；

5) 使用HART通訊協議，與定位器進行雙向通信；

5．在實際使用中應該注意的問題

5.1 對調節信號的帶負載能力有較高的要求

在實際使用過程中，由於Logix520定位器的輸入阻抗較高，當輸入信號為20mA時，供電電壓的最小要求值為12VDC、帶負荷能力不小於600Ω，否則定位器不能正常工作；最小輸入電流不小於3.6mA時，才能確保其性能。

5.2 應合理設置定位器的動作死區

定位器死區設置越小，定位精度越高，這就給人們造成一個誤區，以為死區越小越好，但這樣會使壓電閥及反饋杆等運動部件的動作越頻繁，有時會引起閥門振蕩，影響定位器和閥門的使用壽命，故定位器的死區設置不易過小；定位器設置更改後，必須重新調校後才能生效；

5.3 Logix520定位器的安裝

定位器的安裝有一個重要原則就是，定位器、閥杆、反饋杆三部分要構成閉環負反饋。安裝時可以這樣檢驗：定位器安裝後，閥杆和反饋杆不連接，用手轉動反饋杆，若閥杆動作方向與反饋杆動作方向相反，則說明已構成閉環負反饋；此時要將調節閥閥位置於50％，並使反饋杆處於水平位置，然後將反饋杆和閥杆固定，這樣可以保證定位器工作在最佳線性段。定位器安裝不平正，也會增加其線性偏差。

5.4 Logix520定位器流量特性的選擇

調節閥的流量特性是由閥芯的加工特性所決定的，如果工藝要求與其相符，則定位器的輸出特性應選擇線性輸出；在實際使用中，若閥芯特性與工藝要求不符，則可以通過定位器輸出特性的設置來改變閥門的整體流量特性，如可以將閥芯為線性特性的調節閥，通過把定位器輸出特性設置為等百分比特性，即可將具有線性閥芯的閥門變為等百分比流量特性的閥門來使用。

5.5 Logix520定位器的維修

定位器不同的功能模塊損壞，造成定位器無法使用時，如果整體更換，費用高昂；這時可以利用無故障的模塊對定位器進行重新組裝，但組裝後要根據不同的調節閥進行重新設置，由於使用定位器的調節閥（行程等）變了，利用自動調校可能達不到使用要求，這時可以先手動調校確定其行程，然後再用自動調校校準。這樣可以使調節閥定位精準、具有合適的響應速度，從而滿足過程控製的要求，也節約了大量的資金。

6． Logix520閥門定位器在某廠的實際應用

1)某甲醇裝置C-203A/B/C氧壓機組震動劇烈，其回流管線上的PCV-2008A/B/C調節閥，使用常規定位器，噴嘴擋板不久即出現磨損，零點量程時有漂移，定位器頻繁損壞，過程控製質量極差、危及安全生產；采用Logix520定位器後，由於其全密封結構，可動部件很少，力轉換過程沒有機械傳動，消除了振動產生的幹擾，使這個問題隨之化解，大大降低了維護量、節約了資金，保證了過程控製質量和裝置安全運行。

2)某裝置氣化爐廢鍋液位LCV-2003A/B調節閥，改造前使用常規定位器，安裝在氣化爐附近，工作環境溫度較高（80℃左右），介質狀態為高溫高壓（304℃、8MPa），為防止介質泄漏，將填料壓得較緊，導致閥杆動作遲滯緩慢，閥位產生階躍變化，穩定性較差，對過程控製影響較大。而且操作難度大，儀表維護量多；采用Logix520定位器後，定位器通過兩級控製，加之與主控氣路連在一起的壓電閥可以釋放很短的控製脈衝，使輸出至膜頭的信號更精確、更穩定，閥位的變化平穩精準；還可將定位器就地界麵上的“valve stability”DIP開關撥到“Hi Friction”和“Lo Friction”選項中的“Hi Friction”端，用以消減閥杆承受的高摩擦力和不平衡力造成的影響，基本消除了上述問題。

3）2005年4月，儀表維護人員巡檢至某裝置加氫反應器液麵調節閥LV-1501B時，發現Logix520閥門定位器的狀態指示燈顯示為“R-Y-Y-Y”，由此判斷並檢查出調節閥膜頭漏氣，及時進行了處理，避免了因調節閥動作失靈危及裝置安全生產；同樣還是維護人員巡檢時發現TV-0706B調節閥的Logix520閥門定位器狀態指示燈顯示“R-Y-Y-R”，由此檢查出減壓閥輸出變小，調節閥供氣壓力不足，無法滿足行程要求。維護人員檢查後發現減壓閥損壞，及時更換了減壓閥並按額定要求恢複氣源壓力，避免了操作過程中因調節不到位而影響過程控製和產品質量。

7．結束語

由於采用微處理器和新型元件，智能定位器的性能有了很大的提高，適用範圍更廣，使用更加簡便、可靠。還有很多廠家生產的智能閥門定位器，像SIEMENS的PS2、FISHER的DVC5000、YAMATAKE的AVP100等在功能上大同小異，性能上各有優劣，而且也都在進一步開發軟件功能，使其得到充分應用，提高過程控製品質，提升企業管理水平。
