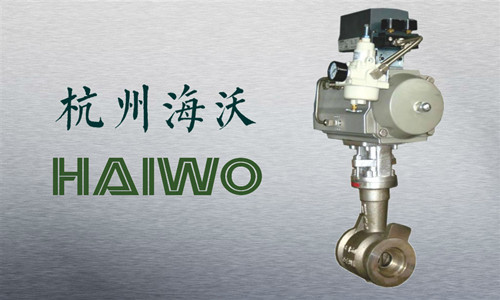

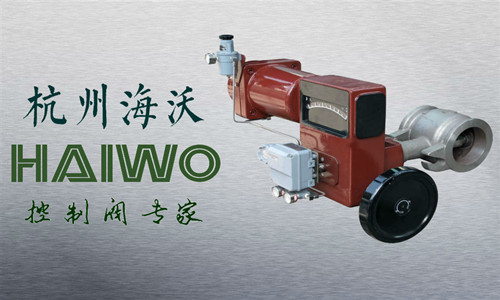

◆氣動薄膜偏心旋轉調節閥   產品概述

         ZSRF型氣動薄膜偏心旋轉調節閥又叫凸輪撓曲閥。是一種弓形截球體球閥。由於該閥存在凸輪偏心，使氣動裝置在帶動閥關閉件從開啟到關閉過程中，作用在閥座上的密封力逐漸增加，使閥門關閉件的球形表麵與閥座密封麵由完全脫離至接觸，並逐漸增大其密封比壓，直至完全密封，反之亦然。這就大大改善了普通球閥的密封狀況和密封效果，為在球閥上使用硬質密封材料(如各種金屬及硬質合金等)創造了有利條件，並且為在高溫高壓以磨損嚴重的場合使用球閥開辟了路徑。此外，該閥由於采用了弓形截球體及對夾式連接，省去了一對法蘭，所以重量輕。另外該閥流通能力大，比單座和雙座式調節閥分別大50％和20％以上。該閥調節性能好，流量特性為修正等百分比(介於等百分比和線性之間)。因此偏心旋轉閥已大量用作氣動調節閥使用，其次還當作耐衝刷耐磨蝕應用於含固體物料及高溫、高壓場合。



◆氣動薄膜偏心旋轉調節閥   產品特點

1、填料函采用球閥類似結構，密封效果比直行程閥好得多。流經閥門的介質易於被填料密封。
2、流路簡單、流暢、流阻小，且正反方向都可以。
3、使用溫度範圍大。閥體與閥蓋整體鑄造。若采用長頸閥蓋，加上散熱片，使用溫度可為-40～450℃(此時閥座采用金屬密封)。
4、可調比大。閥芯與閥座完全閉合後定位(注意：裝配或維修閥芯時，閥芯與兩軸之間要有一定的間隙)，而後再用壓圈、鎖圈固定。此時由於閥芯與閥座緊密接觸，閥杆產生撓曲變形，迫使閥芯緊壓在閥座上。故可以調節的最小流量值小。可調比為R=100。
5、閥芯在開啟或閉合的過程中，不像O形球閥那樣閥芯與閥座始終緊密接觸，故在同樣工況下要求執行機構的力矩小。不但節能而且對閥芯與閥座磨損小。
6、閥芯與閥座閉合瞬間有剪切作用，可以切斷介質纖維，自動掃清閥座上固體顆粒，故偏心旋轉閥特別可用在含纖維、固體顆粒及不清潔的介質中。


◆氣動薄膜偏心旋轉調節閥  規格與技術參數：

通徑	25	40	50	65	80	100	125	150	200	250	300
Kv	12	30	58	75	120	190	300	480	930	1200	1900
公稱壓力	PN6.4MPa
流量特性	修正等百分比
溫度℃	常溫型-20～180；中溫型-40～450
允許壓差	6.4	6.4	5.2	6.4	5.4	3.25	2.5	1.5	1.2	1.0	0.8
泄漏量等級	軟密封Ⅵ級    硬密封Ⅳ級(GB/T4213-92)
閥芯轉角	50°
氣源壓力	0.4～0.6  MPa



◆氣動薄膜偏心旋轉調節閥   主要零件材料

零件 名稱	材料	零件 名稱	材料
閥體	ZG230-450、ZG1Cr18Ni9Ti	閥座	增強聚四氟乙烯、1Cr18Ni9Ti堆焊司鈦萊合金
閥軸	2Cr13、1Cr18Ni9Ti、17-49H	支架	ZG230-450
閥芯	ZG230-450、ZG1Cr18Ni9Ti	填料	聚四氟乙烯、柔性石墨



◆氣動薄膜偏心旋轉調節閥   規格尺寸



DN	A	L	H1	D	D1	N-φ	H
25	225	100	70	φ140	φ100	4-18	250
32		115	80	φ155	φ110	4-23	250
40		115	85	φ170	φ125	4-23	290
50		125	90	φ180	φ135	4-23	290
65	377	143	105	φ205	φ160	8-23	350
80		165	110	φ215	φ170	8-23	350
100		195	130	φ250	φ200	8-24	420
125	403	210	150	φ295	φ240	8-30	460
150		230	150	φ345	φ280	8-32	480
200		245	160	φ405	φ345	12-32	510
250		300	240	φ470	φ400	12-38	620
300	616	340	270	φ530	φ460	16-38	700



法蘭標準：JB/T79-94，PN6.4MPa，連接方式：對夾(可根據用戶要求特殊製造)


◆氣動薄膜偏心旋轉調節閥  附件選配

1、電氣閥門定位器、空氣過濾減壓器(氣源處理三聯件)
2、電磁閥(電壓、是否防爆)
3、限位開關(回訊器)、閥位傳送器
4、保位閥
5、手輪
