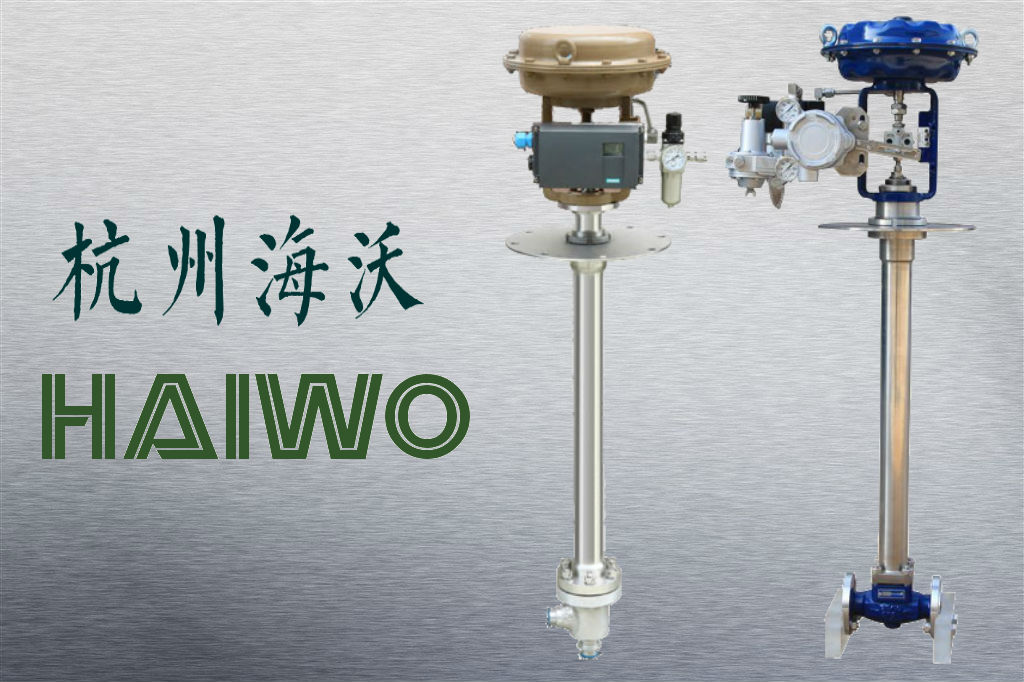

◆氣動薄膜低溫調節閥 產品概述

     氣動薄膜低溫調節閥是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧 執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用於冶金、空分、製氧、石油、化工等低溫、深冷場合。特別適用於精確控製低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。本係列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6、PN1.6 MPa，閥體口徑範圍DN20~100，適用流體溫度-60℃~-196℃範圍內多種檔次，泄漏量等級有IV和VI兩種，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。



◆氣動薄膜低溫調節閥 技術參數選型：



公稱通徑DN（mm）			20				25	32		40		50	65			80	100
閥座直徑dn（mm）			10	12	15	20
額定流量係數 KV		直 線	1.8	2.8	4.4	6.9	11	17.6		27.5		44	69			110	176
		等百分比	1.6	2.5	4.0	6.3	10	16		25		40	63			100	160
額定行程			16					25					40
膜片有效麵積Ae（cm2）			280					400					600
固有流量特性			直線、等百分比
公稱壓力PN（MPa）			0.6
固有可調比（R）			50
工作溫度t（℃）			D0：-60~-100， D1：-100~-200， D2：-200~-250
信號範圍PN(KPa)			20~100，40~200，20~60，60~100，80~240
允許壓差 （MPa）	不帶定位器		0.6						0.47		0.30			0.27		0.18	0.11
	帶定位器		0.6												0.41		0.26
允許泄漏量			IV級 VI級
氣源壓力Ps(MPa)			0.14~0.4



◆氣動薄膜低溫調節閥 訂貨須知：

訂貨時請用戶提供以下資料:
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及範圍
·閥前壓力,閥後壓力
