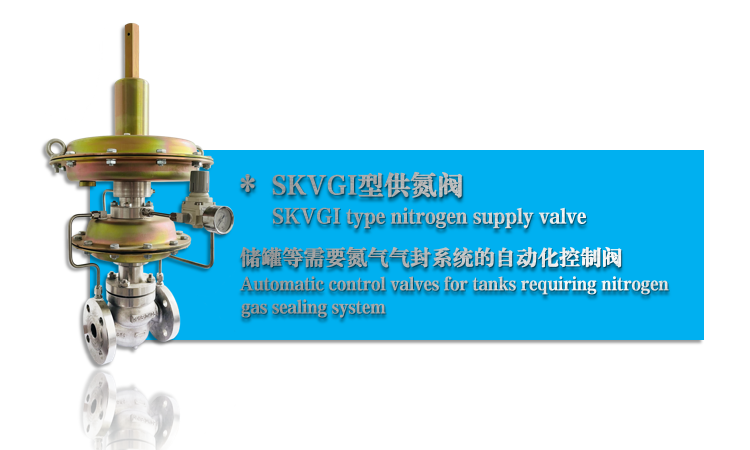

◆供氮閥（供氮裝置）概述    詳細文檔：PDF資料-點擊下載

      供氮閥（供氮裝置）專利號：ZL 2012 2 0620399.X 無需外加能源，利用被調介質自身能量為動力源，自動控製閥門介質流量，使閥後壓力保持恒定的氣封裝置。現已廣泛應用於儲罐、導熱油槽、超純水等氣封、氮封係統。
      供氮閥（供氮裝置）特點：控製精度高，可比一般直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa、閥後0.001MPa）特別適合微壓氣體控製。
      壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。

◆供氮閥（供氮裝置） 參數說明：
閥內件特點：  頂部導向、平衡內件、先導式結構
   閥體類型：  直通式、四通式
   閥蓋形式：  標準型
   流量特性：  快開
   口徑範圍：  DN15-150(1/2”-12”)
   壓力等級：  PN1.6、2.5、4.0Mpa（ANSI 150、300LB）
   泄漏等級：  ASME B16.104 VI（軟密封）
                    ASME B16.104 Ⅳ（硬密封）
管道連接方式：法蘭式
   設定值偏差：±8%
適用溫度範圍：-20° ～ 150°
執行機構類型：薄膜式執行機構（自力式）

◆供氮閥（供氮裝置） 工作原理：

      當儲罐出液閥開啟，用戶放料時，液麵下降，氣相部分容積增大，罐內氮氣壓力降低，供氮閥開啟，向儲罐注入氮氣，罐內氮氣壓力上升，當罐內壓力上升至供氮閥壓力設定值時，供氮閥自動關閉。

      當儲罐進液閥開啟，向罐內添加物料時，液麵上升，氣相部分容積減小，壓力升高，當高於泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮氣，罐內氮氣壓力下降，降至泄氮閥壓力設定值時，泄氮閥自動關閉。
