◆自力式蒸汽調壓閥 概述：

      自力式蒸汽調壓閥無需外加能源，利用被控介質自身能量作為動力源。引入執行機構控製閥芯位置來改變流通麵積，改變流量，從而使閥前或閥後壓力穩定到給定值，具有動作靈敏，壓力波動小等特點。

      自力式蒸汽調壓閥分為減壓用閥後壓力調節型（B型）和泄壓用閥前壓力調節型（K型），壓力分段範圍15~3000Kpa，配用不同的檢測執行機構，廣泛應用於蒸汽管道設備的減壓穩壓自動控製。

◆自力式蒸汽調壓閥 參數說明：

閥內件特點：1、內置波紋管，具有壓力平衡結構，靈敏度高
                  2、結構緊湊，性能可靠，免於維護
                  3、采用標準模塊化設計
  閥體類型：  直通式
  閥蓋形式：  標準型 散熱型
  流量特性：  快開
  口徑範圍：  DN15-300(1/2”-12”)
  壓力等級：  PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）
  泄漏等級：  ASME B16.104 VI（軟密封）
                   ASME B16.104 Ⅳ（硬密封）
管道連接方式：法蘭式、焊接式、螺紋式
   設定值偏差：±8%
適用溫度範圍：-30° ～ 350°

執行機構類型：薄膜式執行機構（自力式）
                     活塞式執行機構（自力式）
                     波紋管式執行機構（自力式）

詳細資料：PDF文檔-點擊下載

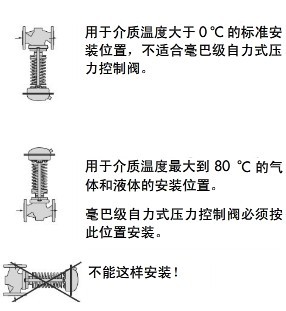

◆自力式蒸汽調壓閥 安裝方位及管道附件說明：

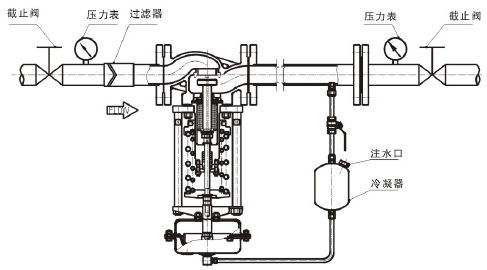

 a、調節蒸汽，閥後壓力調節型（B型）（應安裝冷凝器，建議安裝過濾器）

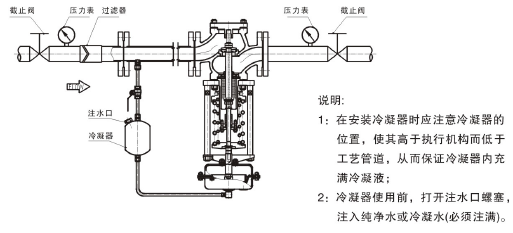

b、調節蒸汽，閥前壓力調節型（K型）（應安裝冷凝器，建議安裝過濾器）

◆自力式蒸汽減壓閥  安裝注意事項：
1、不能將支撐直接加在閥門或執行機構上；
2、如果裝有旁通管道，則旁通管道必須在閥後取壓點的下遊連接，旁通管道要安裝截止閥；
3、在自力式蒸汽減壓閥與取壓點之間的管段上不能安裝任何儀表（如自力式溫度控製閥或截止閥）；
4、自力式蒸汽減壓閥後應盡量保持一定的直管段；
