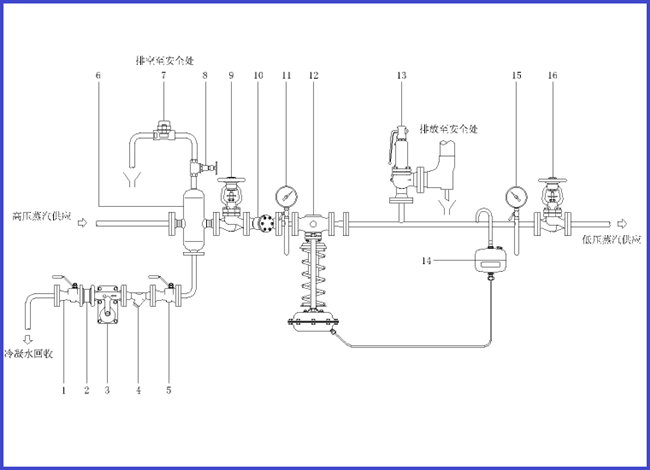

◆直接作用式蒸汽減壓站相關附件的配置：

◆直接作用式蒸汽減壓站相關附件配置說明：

序號                 部件                              功能
1 - 5       汽水分離器疏水閥組
6            汽水分離器                  保護減壓閥不受濕蒸汽影響
7            排空氣閥                     在啟動時，排除汽水分離器中的空氣
8            切斷閥                        維修時切斷排空氣閥與管道的連接
9            切斷閥                        切斷減壓閥的蒸汽供應
10          過濾器                        保護減壓閥不受管道雜質影響
11          壓力表                        監測減壓閥上遊蒸汽壓力
12          減壓閥                        減低蒸汽壓力
13          安全閥                        保護下遊設備，避免超壓
14          水封罐                        保護減壓閥膜片，避免超溫
15          壓力表                        監測減壓閥下遊壓力
16          切斷閥                        無負荷時時設定下遊壓力

◆直接作用式蒸汽減壓站 特點：

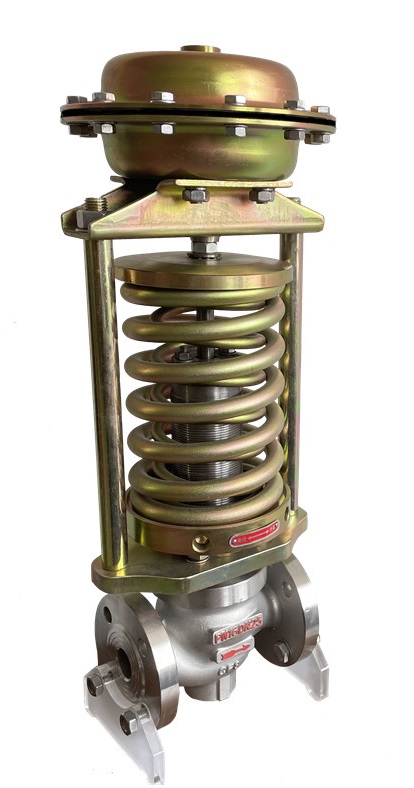

       采用直接作用式減壓站，因簡單方便，維護量小，特別是在現場無電無氣的場合，因此在蒸汽減壓的係統中得到了廣泛的應用，見以下特點：
1、壓力設定點可在壓力調節範圍內現場調節；
2、閥體部分與執行機構采用模塊化設計，可根據現場要求變化更改執行機構或彈簧，實現壓力調節範圍在一定範圍內快速更換；
3、自力式調壓閥一般采用波紋管作為壓力平衡元件，閥前、後壓力變化不影響閥芯的受力情況，大大加快閥門的響應速度，從而提高閥門的調節精度；
4、自力式套筒調壓閥采用了自平衡型雙密封麵閥芯作為節流件，介質應清潔無顆粒狀雜質，適用於壓降較大，閥門口徑不大，泄漏量要求不高的場合；
5、自力式雙座調壓閥采用了自平衡型雙密封麵雙座閥芯作為節流元件，適用於閥門口徑較大的場合；
6、膜片式執行機構采用橡膠膜片作為壓力檢測元件，剛度小,靈敏度高，反應迅速，調節精度高，適用於控製壓力≤0.6MPa；
7、活塞式執行機構采用氣缸活塞作為壓力檢測元件，適用於控製壓力較高的場合，壓力設定值≥0.6MPa；
8、波紋管執行機構采用波紋管作為壓力檢測元件，適用於高溫等較惡劣工況的場合。



詳細資料：PDF資料-點擊下載
